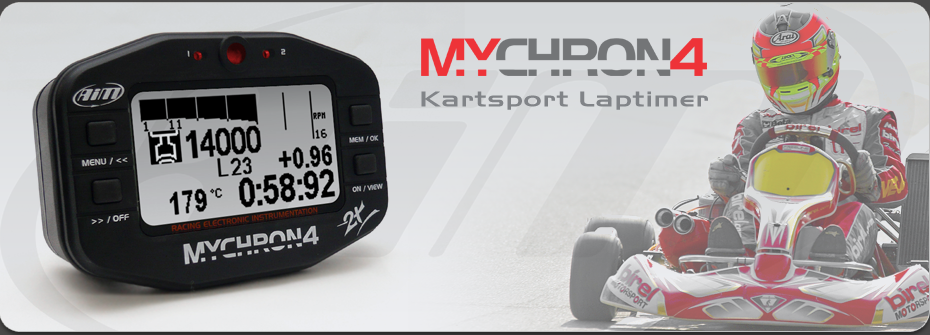

AiM MyChron4 Laptimer für den Kartsport

AIM Store - hier kaufen Sie modernste Messtechnik für den Motorsport

Die vierte Generation des weltweit meistverkauften Lenkraddisplays für den Kartsport wurde so konstruiert, dass das preiswerte Basisgerät zu einem kompletten Data-Recording aufgerüstet werden kann, ohne dass jegliche Umbauten an der Hardware notwendig sind. MyChron 4 wächst mit den Ansprüchen des Fahrers.

Mit der neuen CAN-Bus-Technologie hat AIM im Kartsport für einen gewaltigen Innovationsschub gesorgt. Was im Serien-Automobilbau seit einigen Jahren Stand der Technik ist und sich im Motorradbereich so allmählich durchsetzt, steht nun auch in der Messtechnik im Kartsport zur Verfügung: das Netzwerk der diversen Bausteine für die verschiedenen Messungen.

Anschlussmöglichkeiten des Zubehörs am MyChron 4


Das sind die Vorteile des MyChron 4 (EU-Version):

Abmaße des MyChron 4
  • Modulare Bauweise
  • Sehr gut ablesbares beleuchtetes Grafikdisplay
  • Sehr gute Qualität von Gerät und Sensoren
  • Sehr einfache Bedienung über Menüführung in versch. Sprachen
  • Rundenzeitvorausberechnung bereits in der Grundausstattung
  • Geringes Gewicht (293 gr. Inkl. Batterie)
  • Schnelle und bequeme Datenanalyse über das Display, auch grafisch
  • Großer Speicher (1 MB), sehr schneller und handlicher Download
  • Lange Standzeit der Batterie ( ca. 200 Stunden )
  • Anschluß für 12V serienmäßig
  • Integriertes Voltmeter
  • 4 Betriebsstundenzähler
  • Stecker an den Kabeln angespritzt
  • Maße: 125,7 x 87,70 x 20,5 mm

Die Besonderheiten des MyChron 4


MyChron 4 hat einen induktiven Drehzahlmesser für 2- und 4-Takter, einen Laptimer, der wahlweise über Magnetstreifen oder IR-Transmitter getriggert wird und bietet die Möglichkeit, die gespeicherten Daten (bis zu 3 Stunden, 1024 Runden) über den AIM Data-Key zum PC zu übertragen. Das Gerät hat einen Eingang für Wasser-, Abgas- oder Kerzentemperatur, dazu 2 Temperatur-Warnlampen und einen Schaltblitz. Die Version MyChron 4 2T verfügt über 2 Temperaturkanäle.
AIM MyChron 4 von der Seite Anschlüsse des MyChron 4 AIM MyChron 4 von der Seite Es zeigt dem Fahrer während der Fahrt die wichtigsten Informationen über große Ziffern und Grafiken an und liefert dem Mechaniker 90% der für ihn notwendigen Informationen direkt über das Display, welches gegen Aufpreis mit Beleuchtung (orange oder grün) lieferbar ist.

MyChron 4schaltet sich selbsständig ein (sobald der Motor läuft) und aus und wird entweder von einer langlebigen 9 V-Blockbatterie (bis zu 200 Std.) versorgt oder vom Bordnetz des Fahrzeugs. In diesem Fall kann das AIM MyChron 4 als Voltmeter auch die Spannung der Bordbatterie überwachen.
  • Beispiel der Rundenzeitvorrausberechnung im MyChron 4 Display
    Rundenzeitvorausberechnung
  • Anzeige des Temperaturverlaufs im MyChron 4 Display Verlauf der Temperatur über die Runde
  • Anzeige der min/max Drehzahl aus jedem Abschnitt im MyChron 4 Display min/max Drehzahlaus jedem Abschnitt
  • Anzeige der min/max Drehzahl aus jedem Abschnitt im MyChron 4 Display Teamlogo

Die Rundenzeitvorausberechnung hilft dem Fahrer enorm bei der Entscheidung, eine mäßige Qualifying-Runde abzubrechen um das Material für einen neuen Versuch zu schonen.

Durch die Möglichkeit das eigene Teamlogo (M4 Picture Manager) oder den Namen des Fahrers zu speichern, wird das Gerät nicht nur individueller, sondern vereinfacht auch die Zuordnung und Verwaltung der Testdaten auf dem Computer.

Dank der extrem praktischen Analysefunktionen können die Daten als Zahl, als Verlauf oder histografisch (Balkendiagramm) angezeigt werden, denn jeder Mensch hat seine persönliche Vorstellung, die Dimension eines Messwertes zu erfassen. Jeder Test bekommt einen Zeitstempel von der integrierten Uhr und Name des Fahrers und der Strecke, um jederzeit die entspr. Randbedingungen zuordnen zu können.

Bei der 2T-Version können am MyChron 4 auch ohne E-Box 2 Temperaturfühler angebracht werden.
Es gibt Anschlußkabel für 2 Thermocouple (TE), 1 Thermocouple und 1 Thermoresistor PT 100 und
2 Thermoresistor PT 100.

Der DataKey macht die direkte Verbingung zwischen MyChron4 und dem PC überflüssig, denn er holt sich die Daten und Informationen aus dem Gerät, speichert sie (gleichzeitig von bis zu 32 Geräten) und überträgt sie blitzschnell über den USB-Port auf den Rechner. Dort können sie mit der bekannten und leistungfähigen Software Race Studio 2 ausgewertet werden.

Zubehör für MyChron 4

e-box gold von AIM e-box extreme von AIM DataKey von AIM GPS System von AIM SmartyCam von AIM Lambda - System von AIM
